測試宏碁3D立體筆記電腦的那一篇部落格中,有一個留言提到了關於3D立體眼鏡的問題。這個問題最近因為「阿凡達」的關係,出現在許多電影討論版討論,大部分的問題都是問說:立體眼鏡到底誰家的比較好看?這個問題我們先把他分為「電影立體眼鏡」與「電腦電視立體眼鏡」來聊好了。


「電影立體眼鏡」的部份,就我所知目前立體電影用了四種技術:最早進場也是技術最成熟的IMAX 3D、美國市場佔有率最高的RealD、英國起源的Dolby 3D以及一個最特異的Expand四個品牌(據說還有個韓國的但我忘記什麼名了)。我在IMAX 3D看過「聖誕夜驚魂」電影,IMAX 3D的畫面特大算是最大的優勢,不過說了大家大概不敢相信,其實他的立體眼鏡與IZ3D是相當類似的,都是採用「線性偏光」,不過很可惜的是IZ3D跟IMAX 3D眼鏡線性方向不太一樣,所以不能相容,但也就是說只要觀眾看電影時頭歪歪的就會出現立體錯誤問題。

至於RealD也是偏光眼鏡,我查了一下是一種與「線性偏光」不同的「圓偏光」,因此推測如果頭歪歪地看也不會出現錯誤,目前台灣只有喜滿客使用,我曾在喜滿客看過「貝武夫」電影其實效果很不錯。此外最另類的就是Dolby 3D的立體眼鏡,採用的是「光譜過濾」的神奇技術,我個人的感覺是沒有偏光眼鏡技術那樣的問題:色澤變暗,確實是技術過人的好科技!至於Expand立體眼鏡據說台灣有少數戲院有採用,而且用的居然是非常少見的「快門式」立體眼鏡,因為沒有看過所以也無從分享效果哩。

電影的部份聊完了,回到「電視與電腦」的部份,與電影的技術有些部份雷同但又不同,真的是蠻複雜的,不過運氣很好在myav.com.tw找到了一篇文章可以與大家分享,這一篇大家不妨存起來,因為寫得真的超詳細的!

3D顯示設備與眼鏡型式分析表 歡迎各界指教提供正確資訊
製表:www.3DHV.com 製表日期:2009/12/19

A 被 動 式
a1.紅藍偏光眼鏡
性質說明
利用色紙過濾色光的原理,每一邊把紅或藍的偏色過濾掉剩下本眼應該看到的畫面;這種方式影片顏色很難掌握效果不佳,所以現在已經很少人用了,影片較多。

配合顯示硬體
1、一般的2D顯示器即可。
2、一般的2D投影機即可。

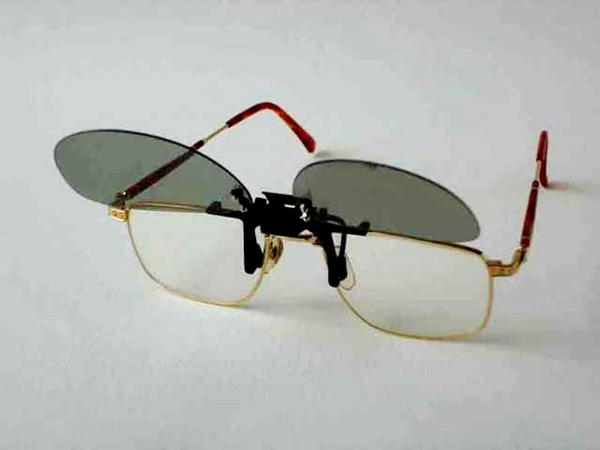

a2.線性偏光眼鏡
性質說明
線偏光方向有90度角垂直與180度水平,亦可為45/135度角交叉,但投影機或LCD與眼鏡之間一定要一致,否則就無效了,要使用2台投影機才能有 3D效果(L/R兩軌左右影像),偏極光立體電影必須使用銀質的3D專用銀幕,一般銀幕是不能用的,因為無法分離出兩種偏光。線偏光立體系統觀看視角比較平均像4:3模式但左右視角比較小,由於觀賞者需帶眼鏡,但成本低可損耗,較符合經營效益,所以是目前立體電影院最普遍採用的模式。電影最近比較多,其技術已經成熟許多。
配合顯示硬體
1、iZ3D 22”LCD採2層LCD用線性偏光方式。
2、液晶LCD投影機,數位DLP投影機都可以。以上都要使用2台才能有3D效果,必須使用銀質的3D專用銀幕,一般銀幕是不能用的,因為無法分離出兩種偏光。

a3.環型偏光眼鏡
性質說明
環型偏光或稱圓型偏光,是將水平交錯之奇、偶水平線光的方向,向左(奇數線) 逆時針方向則為左圓偏光,右(偶數線) 順時針方向為右圓偏光,可由2台投影機再透過的環型偏光鏡播放畫質不變(與線性偏光相同),如用LCD需要貼偏光膜Retarder Film在LCD TV螢幕上,但只有一層LCD顯示即可,環型偏光的特性俯仰視角比較小,相對左右視角比較寬,適合寬螢幕(16:9)及平面的放映空間,LCD的顯示其左右影像的垂直解析度各會減少一半,(960X1080X2=1920X1080)其3D畫質還是可以被接受,彩度明度都還是水準之上,觀眾需帶眼鏡,但成本低較可多人一起觀賞符合經營效益,影片最近比較多,其技術也已經成熟。

配合顯示硬體
1、宏碁Acer 3D筆電Aspire 5738DG
2、Hyundai日本BS11衛星3DTV立體電視
日本原裝進口46吋高畫質數位液晶3D立體電視,擁有全球首款3D立體電視將是平易近人的價位,免費收視日本BS11衛星台獨家播放3D立體節目,輕鬆在家享受3D立體家庭劇院, 3DTV內建衛星接收器,直接收視衛星節目不用再多買主機,內建2D模擬3D播放功能,帶您進入3D立體高畫質的享受。
3、液晶LCD投影機,數位DLP投影機都可以。以上都要使用2台才能有3D效果,必須使用銀質的3D專用銀幕,一般銀幕是不能用的,因為無法分離出兩種偏光。

B.主 動 式
快門式眼鏡
性質說明
快門式(Shutter),它是利用LCD片通電斷電可透明或黑暗的原理來製作左右可高速切換的眼鏡,影片則用一台投影機DLP單槍頭影機120Hz或 LCD TV 120Hz以高速切換左右眼畫面方式放映(如一秒60格,單數格為左眼,雙數格為右眼,由於進步用120Hz,人的眼睛幾乎沒有感覺在閃爍),全場需設無線感應來控制觀眾的眼鏡切換速率需與投影機的切換速率同步。這種系統複雜,眼鏡成本很高,換電池亦很麻煩,造成管理上的不便,眼鏡較重觀眾配帶較不舒適,不適合在座位數量多的立體劇院使用,但觀眾人數少使用還可以,個人立體劇院可用DLP單槍一台與一般布幕即可,支援Full HD 高畫質解析度3D顯示模式,完全不降垂直解析度,同時也沒有視角與觀賞距離的限制,畫質較高但明度會減低。

配合顯示硬體
1、NVIDIA 3D Vision 立體套件電子快門眼鏡、一組透過 USB 外接的紅外線訊號發器,另外還需要 120 Hz 倍頻螢幕或DLP單槍投影機以及相容的 NVIDIA 顯示晶片,所有條件必須整合在一起才能顯示出立體感、層次感、清晰度都相當優異的 3D 畫面。
2、22吋立體螢幕有宏碁Acer 3D 120Hz GD245HQ 23.6吋Full HD立體螢幕,優派VX2238wm和三星2233RZ都是配合NVIDIA 3D Vision 立體套件。
3、ASUS G51J 3D筆電, 是採用15.6 吋、120 Hz 倍頻 LED 螢幕的3D筆電,配合NVIDIA 3D Vision 立體套件。
4、Sony與Panasonic 2010年主推3D TV,120 Hz 倍頻 LED。
5、單槍頭影機只能用數位DLP機種,配合快門式(Shutter)眼鏡,美商優派此次推出四款超短焦倍頻3D投影機,包括PJD6211、 PJD6221、PJD6381、PJD6241,除了令人讚賞的短焦距成像能力、120Hz雙倍頻技術與支援3D Ready功能,一般布幕即可。

希望這樣的解釋跟資料還算完整~
